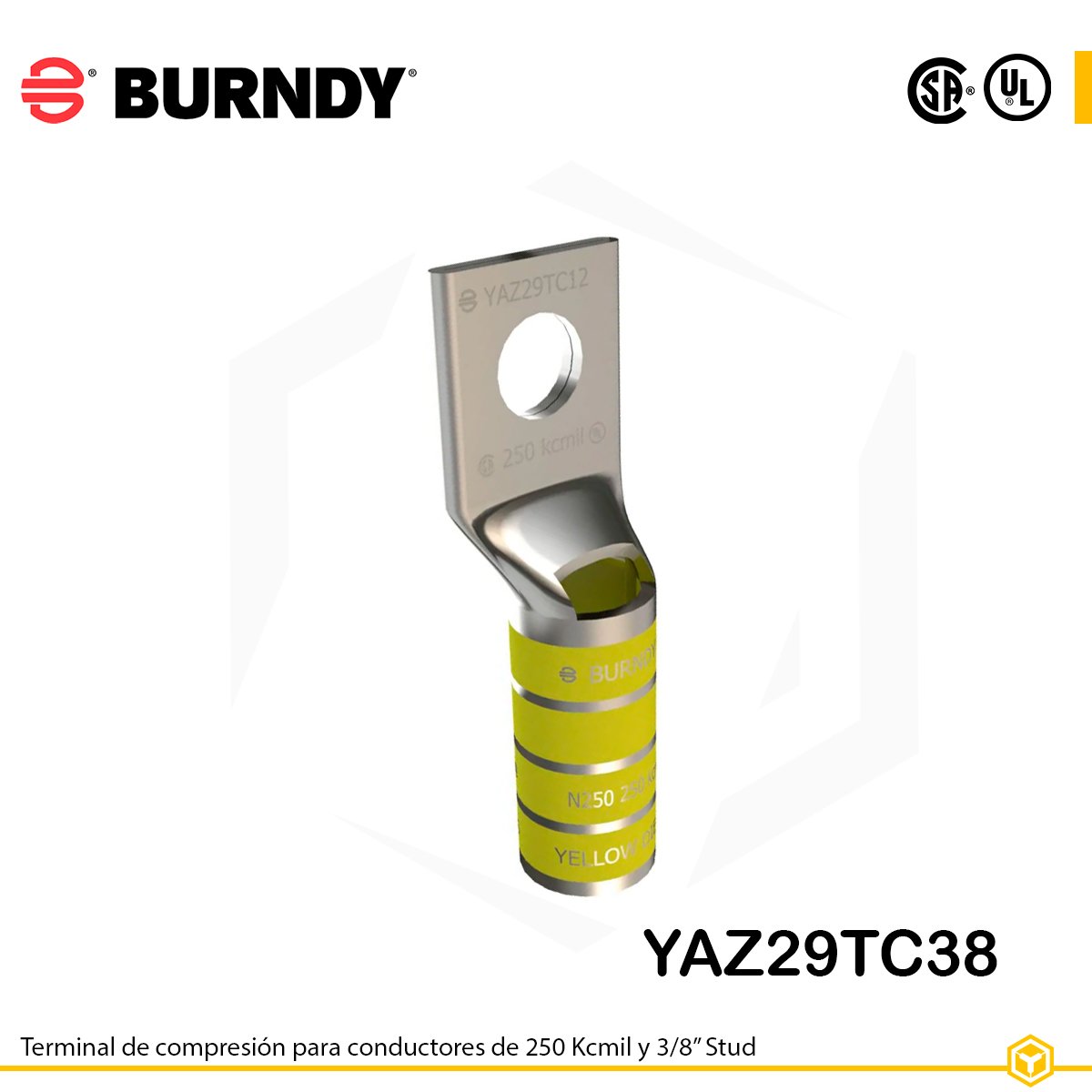

YAZ29TC38 BURNDY TERMINAL DE 250 KCMIL 3/8″

El Burndy YAZ29TC38 está diseñado para conductores de cobre de gran sección (250 kcmil). Su barril es largo, ofrece ventana de inspección y cuenta con un chaflán interno para facilitar la inserción del cable sin dañar los filamentos. Fabricado en cobre electro-estañado, ofrece excelente conductividad, alta resistencia a la corrosión, y soporta hasta 35 kV con temperatura de operación de hasta 90 °C.

Conoce todo nuestro catálogo de productos Burndy, líder en terminales, conectores y soluciones eléctricas de alta calidad. Encuentra desde terminales de compresión hasta conectores mecánicos, diseñados para garantizar un rendimiento confiable en aplicaciones industriales, comerciales y de energía. Ver más productos

Especificaciones técnicas

• Modelo: YAZ29TC38

• Serie / Trade Name: HYLUG™

• Tipo de terminal: Compresión tipo anillo, barril largo con ventana interna (skived)

• Material: Cobre estañado (tin-plated)

• Rango de conductor: 250 kcmil (~61 mm²)

• Número de orificios: 1

• Tamaño del orificio (Stud): 3/8″ (~10,4 mm)

• Voltaje máximo nominal: 35 kV

• Temperatura máxima de operación: 90 °C

• Color de identificación: Amarillo

• Die index recomendado: 16

• Certificaciones: UL Listed, CM-RoHS Compliant, Buy America Qualified (válido hasta diciembre 2024)

• Normas aplicables: UL 486A-486B

Dimensiones

• Longitud total (L): 2.98 in (~76 mm)

• Longitud del barril (B): 1.62 in

• Tamaño del orificio: 0.41 in (~10.4 mm)

• Ancho de la lengüeta (Pad Width): 1.10 in

• Altura del cuerpo (Z): 0.42 in

• Diámetro exterior del barril: 0.75 in

• Longitud recomendada de pelado del conductor (Strip length): 1-11/16 in

• Ángulo de la lengüeta: Recto (Straight)
