YAZ29TC12 BURNDY TERMINAL DE 250 KCMIL 1/2″

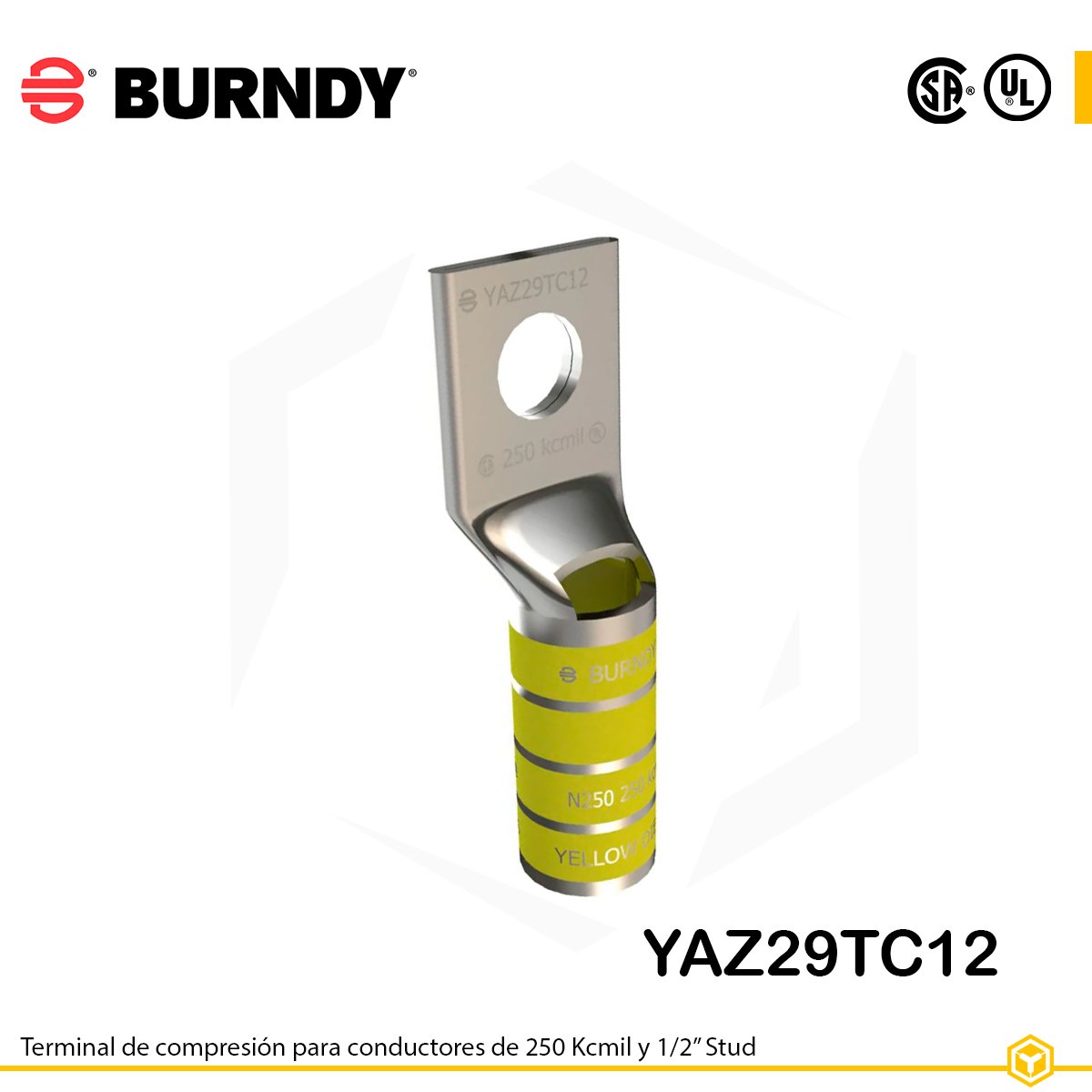

El Burndy YAZ29TC12 es un terminal de compresión adecuado para cables de cobre de gran sección (250 kcmil). Incluye un barril largo con ventana de inspección interna y chaflán que facilita la inserción del cable sin dañar sus fibras. Construido en cobre estañado para máxima conductividad y protección frente a la corrosión, soporta hasta 35 kV y temperaturas de hasta 90 °C.

Conoce todo nuestro catálogo de productos Burndy, líder en terminales, conectores y soluciones eléctricas de alta calidad. Encuentra desde terminales de compresión hasta conectores mecánicos, diseñados para garantizar un rendimiento confiable en aplicaciones industriales, comerciales y de energía. Ver más productos

Especificaciones técnicas

• Modelo: YAZ29TC12

• Serie / Trade Name: HYLUG™

• Tipo de terminal: Compresión tipo anillo, barril largo con ventana de inspección (skived)

• Material: Cobre estañado (tin-plated)

• Rango de conductor: 250 kcmil (~127 mm²)

• Número de orificios: 1

• Tamaño del orificio (Stud): ½″ (~13,5 mm)

• Voltaje máximo nominal: 35 kV

• Temperatura máxima operación: 90 °C

• Color de identificación: Amarillo

• Die index recomendado: (no especificado en el PDF)

• Certificaciones: UL Listed, CM-RoHS compliant, posible Buy America Qualified

• Normas aplicables: UL 486A-486B

Dimensiones

• Longitud total (L): 3.07 in (~78 mm)

• Longitud del barril (B): 1.62 in

• Tamaño del orificio: 0.53 in (~13,5 mm)

• Ancho de la lengüeta (Pad width): 1.10 in

• Altura del cuerpo (Z): 0.55 in

• Diámetro exterior del barril: 0.75 in

• Longitud recomendada de pelado del conductor (Strip length): 1-11/16 in

• Ángulo de lengüeta: Recto (Straight)
