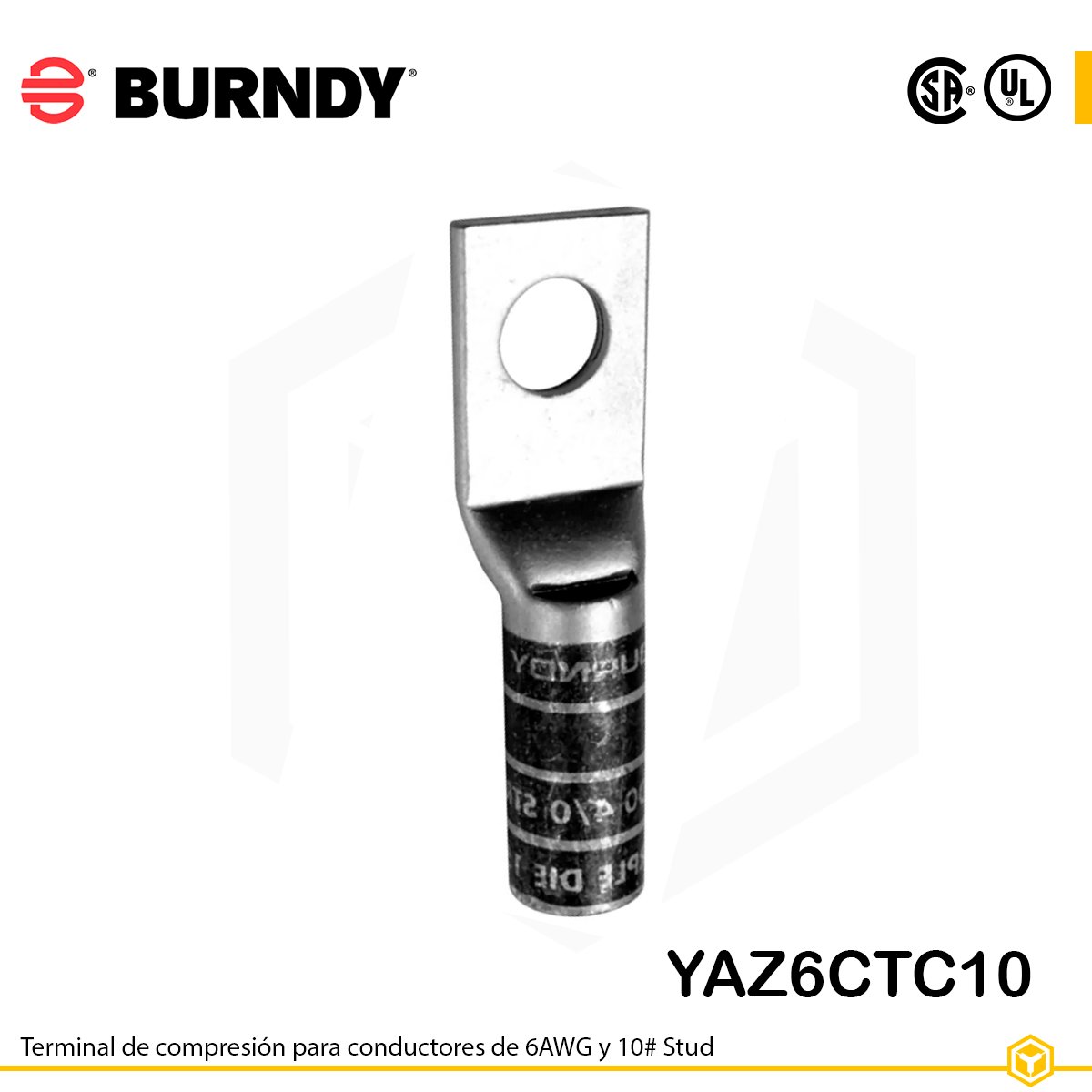

BURNDY TERMINAL DE COMPRESIÓN 6AWG #10 STUD YAZ6CTC10
Terminal tipo anillo para conductor 6 AWG, con perno #10, barril largo y ventana de inspección, fabricado en cobre estañado.
- Envíos : Entre 24H a 48H
- Productos : Con garantía y calidad
El Burndy YAZ6CTC10 es un terminal de compresión ideal para cables de cobre calibre 6 AWG con montaje a perno #10. Diseñado con un barril largo y ventana de inspección, facilita la verificación visual de inserción del cable antes del engaste. Además, su acabado estañado asegura una excelente conductividad y protección contra la corrosión.
Especificaciones técnicas
-
Modelo: YAZ6CTC10
-
Trade name: HYLUG™ (submarca)
-
Tipo de terminal: Compresión, tipo anillo (fork-style), barril largo con ventana de inspección (skived)
-
Material: Cobre de alta conductividad, estañado (tin-plated)
-
Rango de conductor: 6 AWG
-
Número de orificios: 1
-
Tamaño de orificio (Stud size): #10 (≈ 0.21 in / 5.3 mm)
-
Voltaje máximo nominal: 35 kV
-
Temperatura máxima de operación: 90 °C
-
Código de color: Navy (30)
-
Die index recomendado: 7
-
Certificaciones: UL Listed, CSA, RoHS, Buy America, TAA
-
Normas: UL 486A-486B
-
Aplicación: Cable de cobre con herramienta de compresión dieléctricas compatibles
Dimensiones (desglosadas)
-
Longitud total: 1.89 in (48 mm)
-
Largo del barril (B): 1.12 in (1‑1/8 in)
-
Diámetro del orificio: 0.21 in (≈ 5.3 mm)
-
Ancho de la lengüeta: 0.42 in
-
Altura del cuerpo (Z): 0.27 in
-
Extensión de pelado (strip length): 1‑3/16 in
-
Diámetro exterior del barril: aproximadamente 0.29 in
-
Grosor del material (pad): 0.42 in
Resumen técnico
| Atributo | Detalle |
|---|---|
| Modelo | YAZ6CTC10 |
| Conductor compatible | 6 AWG |
| Tamaño del orificio | #10 (~5.3 mm) |
| Material del terminal | Cobre estañado |
| Tipo de barril | Largo con ventana de inspección |
| Número de orificios | 1 |
| Voltaje máximo | 35 kV |
| Certificaciones | UL, CSA, RoHS, Buy America, TAA |
| Color de identificación | Navy |
