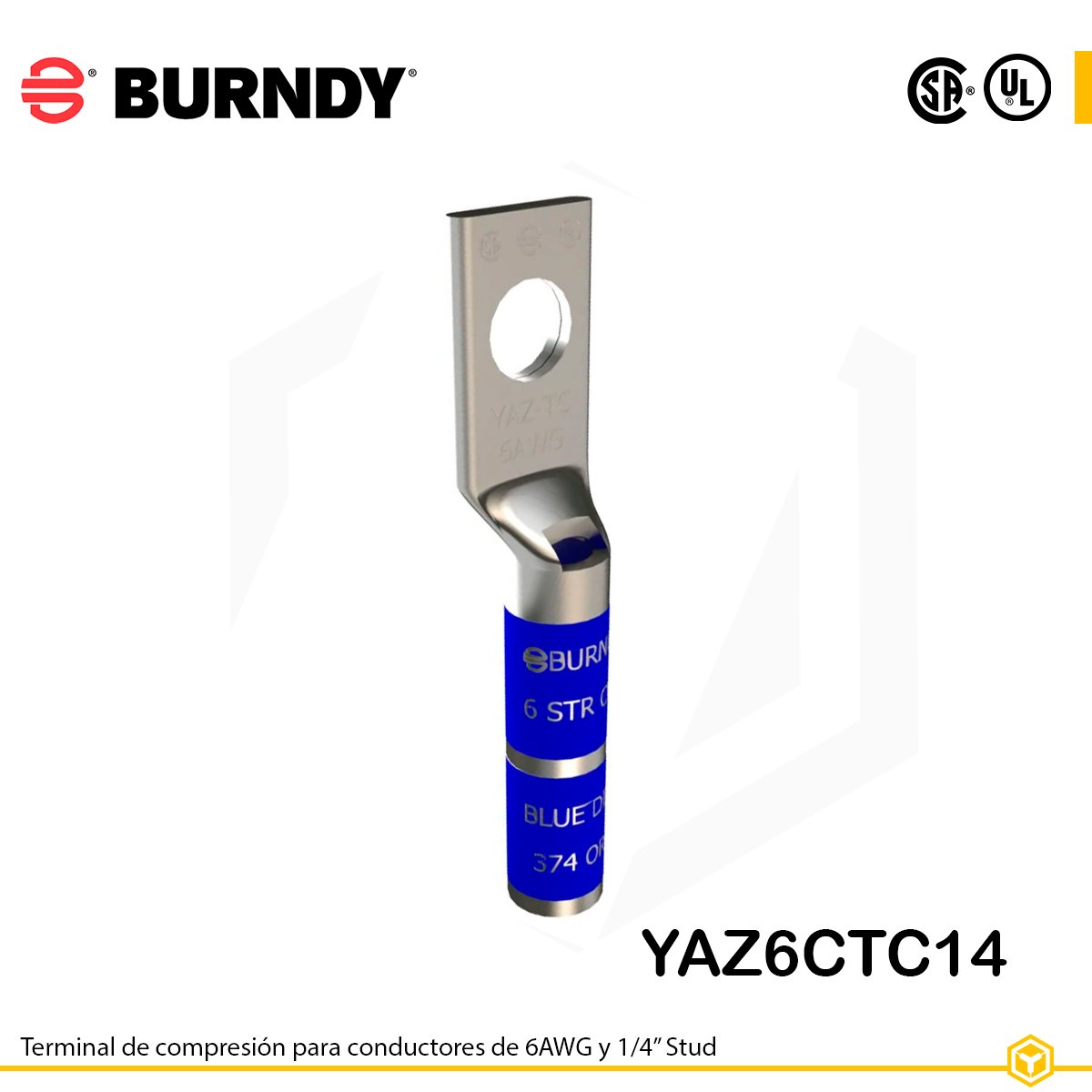

BURNDY TERMINAL DE COMPRESIÓN 6AWG 1/4″ STUD YAZ6CTC14

El Burndy YAZ6CTC14 es un terminal de compresión fabricado en cobre estañado, diseñado para cables de 6 AWG. Su barril largo con ventana de inspección y chaflán interno facilita la inserción del conductor y garantiza conexiones seguras y confiables.

Especificaciones técnicas

• Modelo: YAZ6CTC14

• Serie / Trade Name: HYLUG™

• Tipo de terminal: Compresión, horquilla (fork tongue), barril largo con ventana de inspección (skived)

• Material: Cobre estañado (tin-plated)

• Rango de conductor: 6 AWG

• Número de orificios: 1

• Tamaño del orificio (Stud): 1/4” (≈ 6.9 mm)

• Voltaje máximo nominal: 35 kV

• Temperatura de operación: Hasta 90 °C

• Código de color: Navy

• Die index recomendado: 7

• Certificaciones y cumplimiento: UL Listed, CSA Approved, RoHS, Buy America Qualified, TAA Compliant

• Normas aplicables: UL 486A‑486B

• Compatibilidad de herramienta: Compresión con herramientas dieléctricas conforme a Burndy

Dimensiones

• Longitud total: 2.02 pulgadas (≈ 51 mm)

• Longitud del barril (“B”): 1.12 pulgadas (≈ 1‑1/8 in)

• Diámetro del orificio: 0.27 pulgadas (≈ 6.9 mm)

• Ancho de la lengüeta (Pad Width): 0.45 pulgadas (≈ 11.4 mm)

• Altura del cuerpo (“Z”): 0.33 pulgadas (≈ 8.4 mm)

• Espesor del material: Estándar de terminales Burndy

• Extensión recomendada de pelado del conductor (Strip Length): 1‑3/16 pulgadas
