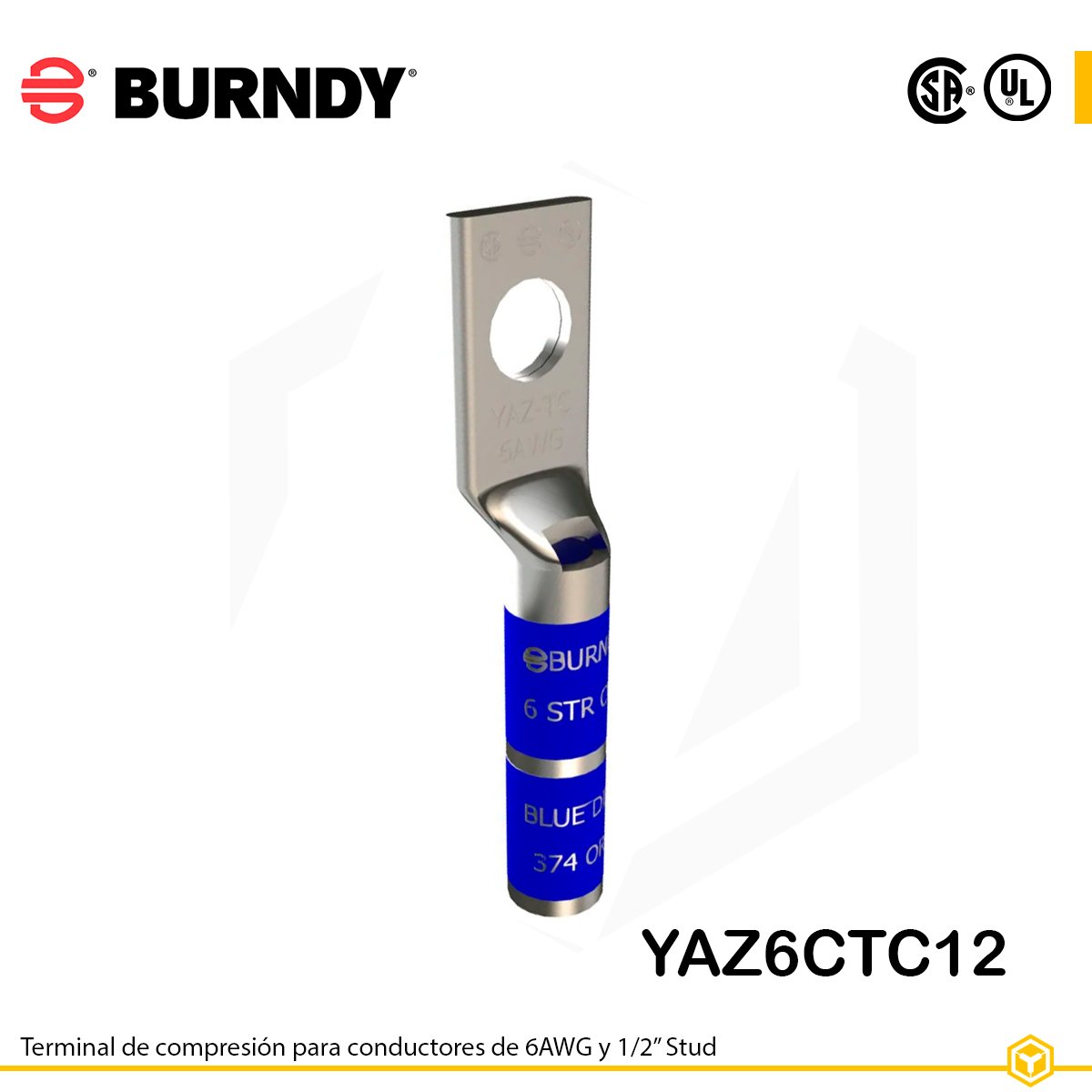

BURNDY TERMINAL DE COMPRESIÓN 6AWG 1/2″ STUD YAZ6CTC12

El Burndy YAZ6CTC12 es un terminal de compresión diseñado para conductores de 6 AWG, con orificio de 1/2″. Fabricado con barril largo, ventana de inspección y acabado estañado, facilita una inserción segura del cable y garantiza conexiones confiables, resistentes a la corrosión.

Especificaciones técnicas

• Modelo: YAZ6CTC12

• Trade Name: HYLUG™

• Tipo de terminal: Compresión, tipo horquilla (fork‑style), barril largo con ventana (skived)

• Material: Cobre estañado (tin-plated)

• Rango de conductor: 6 AWG

• Número de orificios: 1

• Tamaño de orificio (Stud): 1/2″ (~13.5 mm)

• Voltaje máximo nominal: 35 kV

• Temperatura máxima: Hasta 90 °C

• Código de color: Navy (30)

• Die index recomendado: 7 (alternativamente 374)

• Certificaciones y cumplimiento: UL Listed, CSA Approved, RoHS, Buy America Qualified (válido hasta diciembre de 2024)

• Normas aplicables: UL 486A‑486B

Dimensiones (desglosadas)

• Longitud total: 2.46 in (≈ 62 mm)

• Longitud del barril (B): 1.12 in (≈ 1‑1/8 in)

• Diámetro del orificio: 0.53 in (≈ 13.5 mm)

• Ancho de la lengüeta (pad width): 0.75 in (≈ 19 mm)

• Altura del cuerpo (Z): 0.55 in (≈ 14 mm)

• Extensión recomendada de pelado del conductor (strip length): 1‑3/16 in (≈ 30 mm)

• Diámetro exterior del barril: 0.29 in (≈ 7.4 mm)
