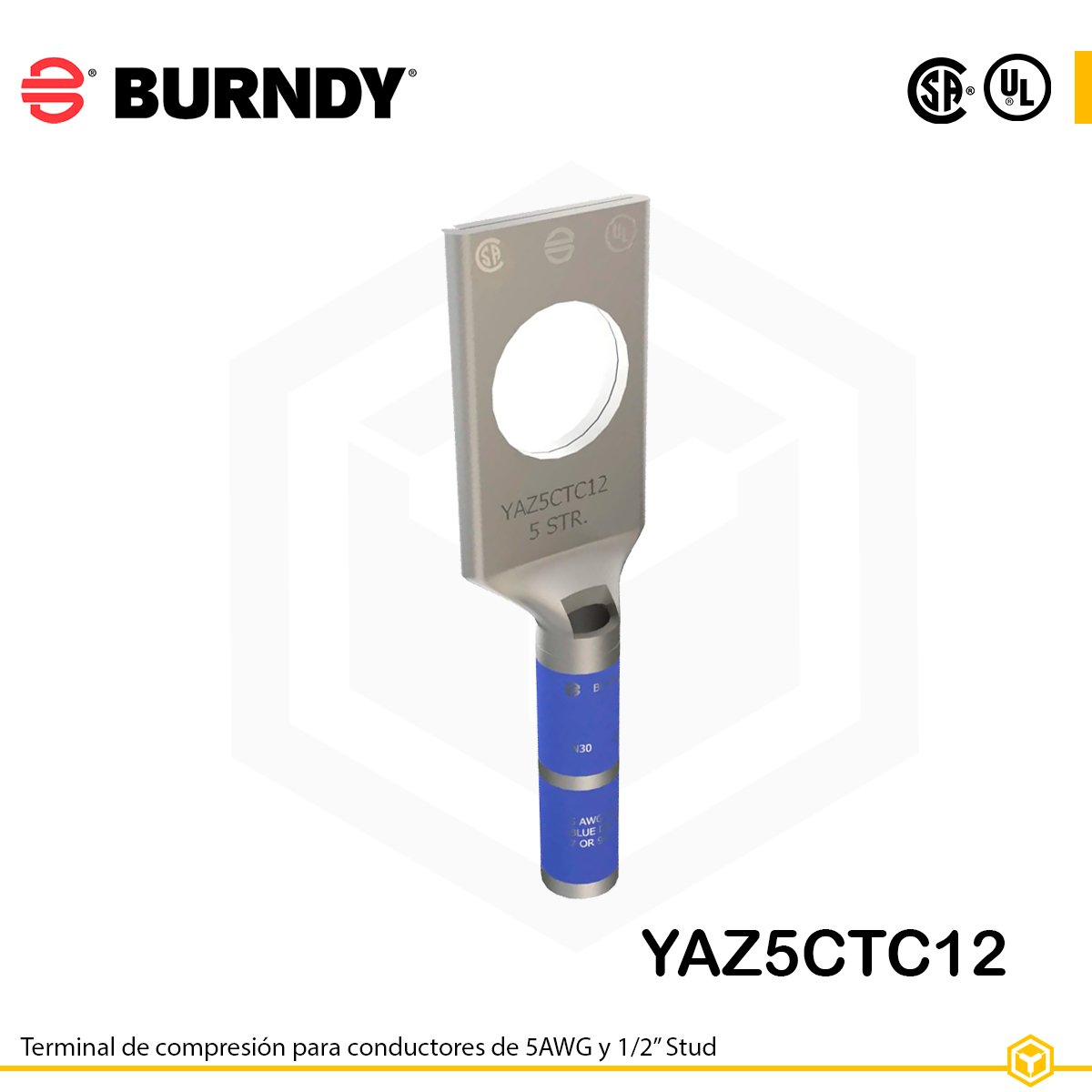

BURNDY TERMINAL DE COMPRESIÓN 5AWG 1/2″ STUD YAZ5CTC12

El Burndy YAZ5CTC12 es un terminal de compresión diseñado para cables de cobre de calibre 5 AWG. Su barril largo incluye una ventana de inspección y un diseño biselado interno (skived) que facilita la inserción del cable sin dañar los filamentos. Fabricado en cobre estañado, ofrece excelente conductividad y resistencia a la corrosión, siendo ideal para aplicaciones en paneles eléctricos, tableros de distribución y sistemas de potencia.

Especificaciones técnicas

• Modelo: YAZ5CTC12

• Trade Name: HYLUG™

• Tipo de terminal: Compresión, tipo anillo, barril largo con ventana de inspección (skived)

• Material: Cobre electrolítico estañado (tin‑plated)

• Rango de conductor: 5 AWG

• Número de orificios: 1

• Tamaño del orificio (Stud): 1/2″ (~13.5 mm)

• Voltaje máximo: 35 kV

• Temperatura máxima de operación: 90 °C

• Color de identificación: Azul

• Die index recomendado: 7 (o 374 alternativo)

• Certificaciones: UL Listed, CSA Approved, RoHS Compliant, Buy America, TAA Compliant

• Normas aplicables: UL 486A‑486B

• Tipo de compresión: Con herramientas dieléctricas compatibles Burndy

Dimensiones (desglose)

• Longitud total: 2.48 in (~63 mm)

• Longitud del barril (“B”): 1.12 in (≈ 1 1/8 in)

• Diámetro del orificio: 0.53 in (~13.5 mm)

• Ancho de la lengüeta (Pad width): 0.83 in

• Altura del cuerpo (“Z”): 0.55 in

• Diámetro exterior del barril: 0.30 in

• Longitud recomendada de pelado (strip length): 1 3/16 in
