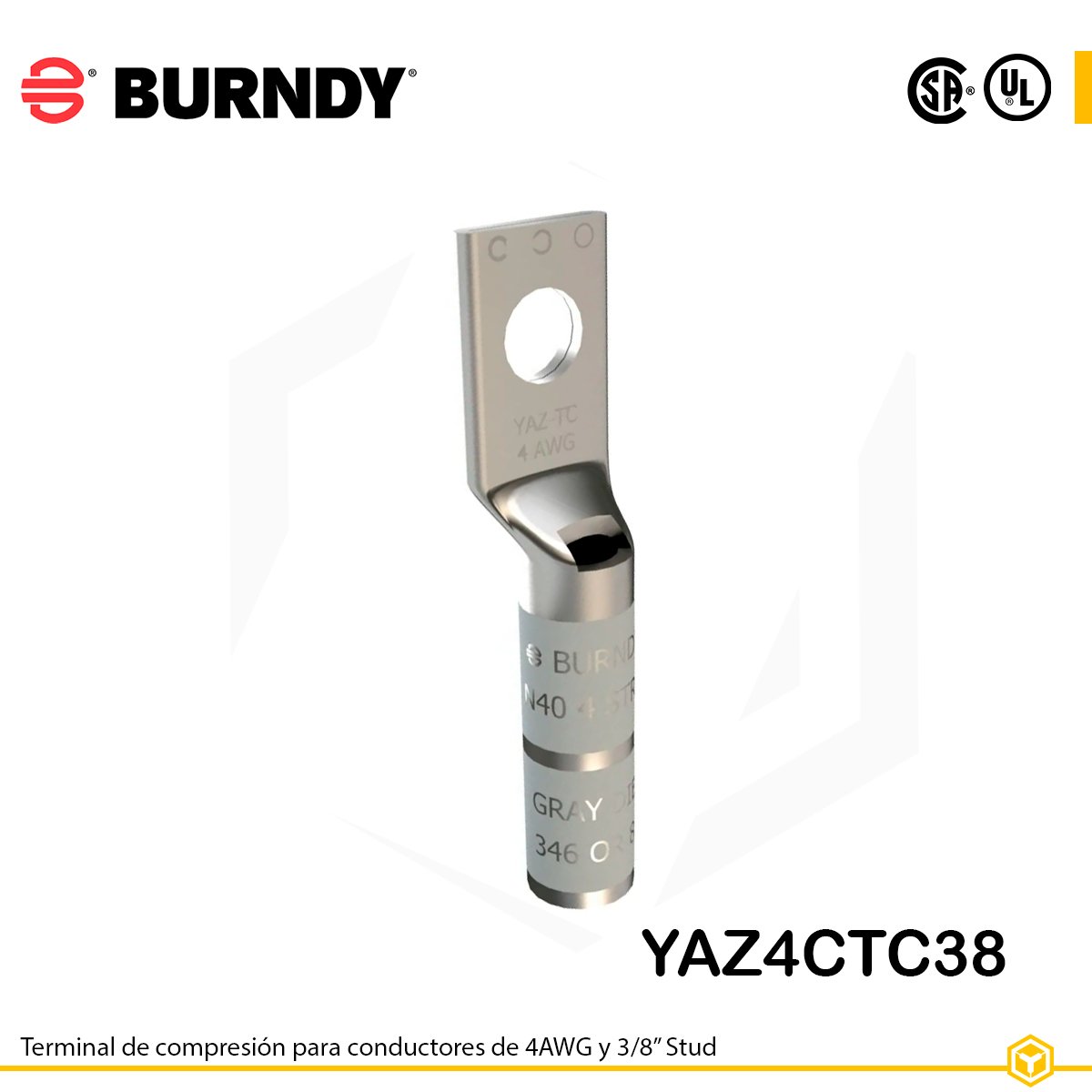

BURNDY TERMINAL DE COMPRESIÓN 4AWG 3/8″ STUD YAZ4CTC38

El Burndy YAZ4CTC38 está diseñado para conductores de cobre calibre 4 AWG, con orificio de perno de 3/8″. Su barril largo incluye una ventana de inspección y diseño biselado interno (skived), que facilita la inserción del cable y asegura una conexión sólida. Fabricado en cobre estañado, ofrece excelente conductividad y resistencia a la corrosión.

Especificaciones técnicas

• Modelo: YAZ4CTC38

• Trade Name / Serie: HYLUG™

• Tipo de terminal: Compresión, tipo anillo (fork-style), barril largo con ventana de inspección interna (skived)

• Material: Cobre electrolítico estañado (tin-plated)

• Rango de conductor: 4 AWG

• Número de orificios: 1

• Tamaño del orificio (Stud): 3/8″ (~10.4 mm)

• Voltaje máximo nominal: hasta 35 kV

• Temperatura máxima de operación: 90 °C

• Código de color: Gris

• Die index recomendado: 8 o 346

• Certificaciones: UL Listed, CSA Approved, RoHS Compliant, Buy America Qualified (válido hasta diciembre de 2025), TAA Compliant (válido hasta diciembre de 2025)

• Normas aplicables: UL 486A‑486B

• Fenómeno de ventana interna / skived: Sí

• Acabado: Estaño electrolítico para resistencia a la corrosión galvánica

Dimensiones

• Longitud total: 2.22 in (≈ 56 mm)

• Longitud del barril («B»): 1.12 in (≈ 1-1/8 in)

• Diámetro del orificio: 0.41 in (≈ 10.4 mm)

• Ancho de la lengüeta (Pad width): 0.58 in

• Altura del cuerpo («Z»): 0.42 in

• Diámetro exterior del barril: 0.34 in

• Largo recomendado de pelado del conductor (strip length): 1‑3/16 in
