BURNDY TERMINAL DE COMPRESIÓN 4AWG 1/2″ STUD YAZ4CTC12

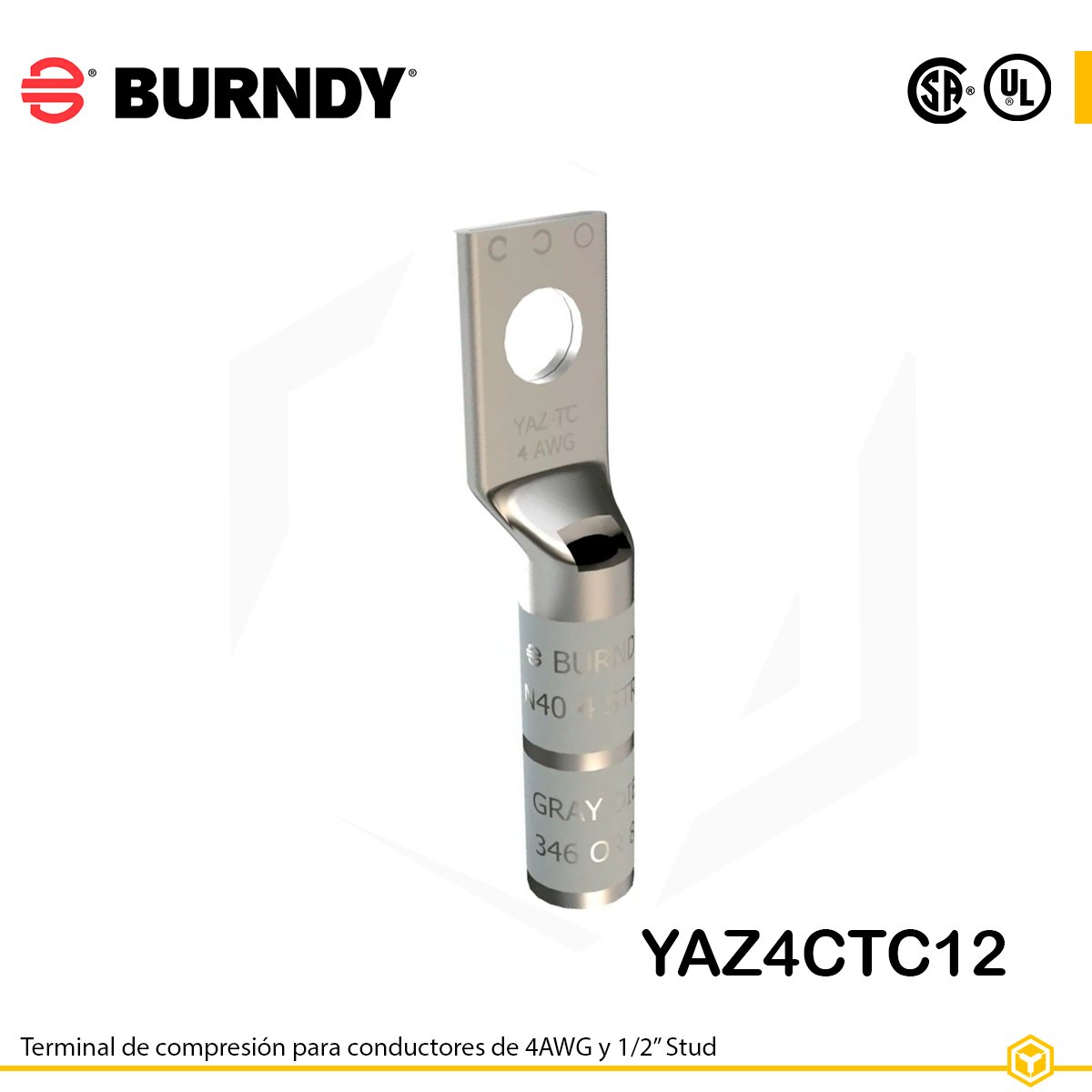

El Burndy YAZ4CTC12 es un terminal de compresión para cables de cobre calibre 4 AWG. Incorpora un barril largo con ventana de inspección y diseño biselado interno (skived), que facilita la inserción del conductor sin dañar sus filamentos. Fabricado en cobre estañado, ofrece una conexión confiable, duradera y resistente a la corrosión, apta para aplicaciones eléctricas exigentes.

Especificaciones técnicas

• Modelo: YAZ4CTC12

• Trade Name / Serie: HYLUG™

• Tipo de terminal: Compresión, tipo anillo (fork-style), barril largo con ventana (skived)

• Material: Cobre electrolítico estañado (Tin-Plated)

• Rango de conductor: 4 AWG

• Número de orificios: 1

• Tamaño del orificio (Stud): 1/2″ (~13.5 mm)

• Voltaje máximo nominal: hasta 35 kV

• Temperatura máxima de operación: 90 °C

• Código de color: Gris

• Die index recomendado: 8 o 346

• Certificaciones y cumplimiento: UL Listed, CSA Approved, RoHS Compliant, Buy America Qualified, TAA Compliant

• Normas aplicables: UL 486A‑486B

Dimensiones

• Longitud total del terminal: 2.50 in (≈ 64 mm)

• Longitud del barril (B): 1.12 in (≈ 1‑1/8 in)

• Diámetro del orificio (Stud): 0.53 in (≈ 13.5 mm)

• Ancho de la lengüeta (Pad width): 0.73 in (≈ 18.5 mm)

• Altura total del cuerpo (“Z”): 0.55 in (≈ 14 mm)

• Diámetro exterior del barril: 0.34 in (≈ 8.6 mm)

• Longitud recomendada de pelado del conductor (Strip length): 1‑3/16 in
