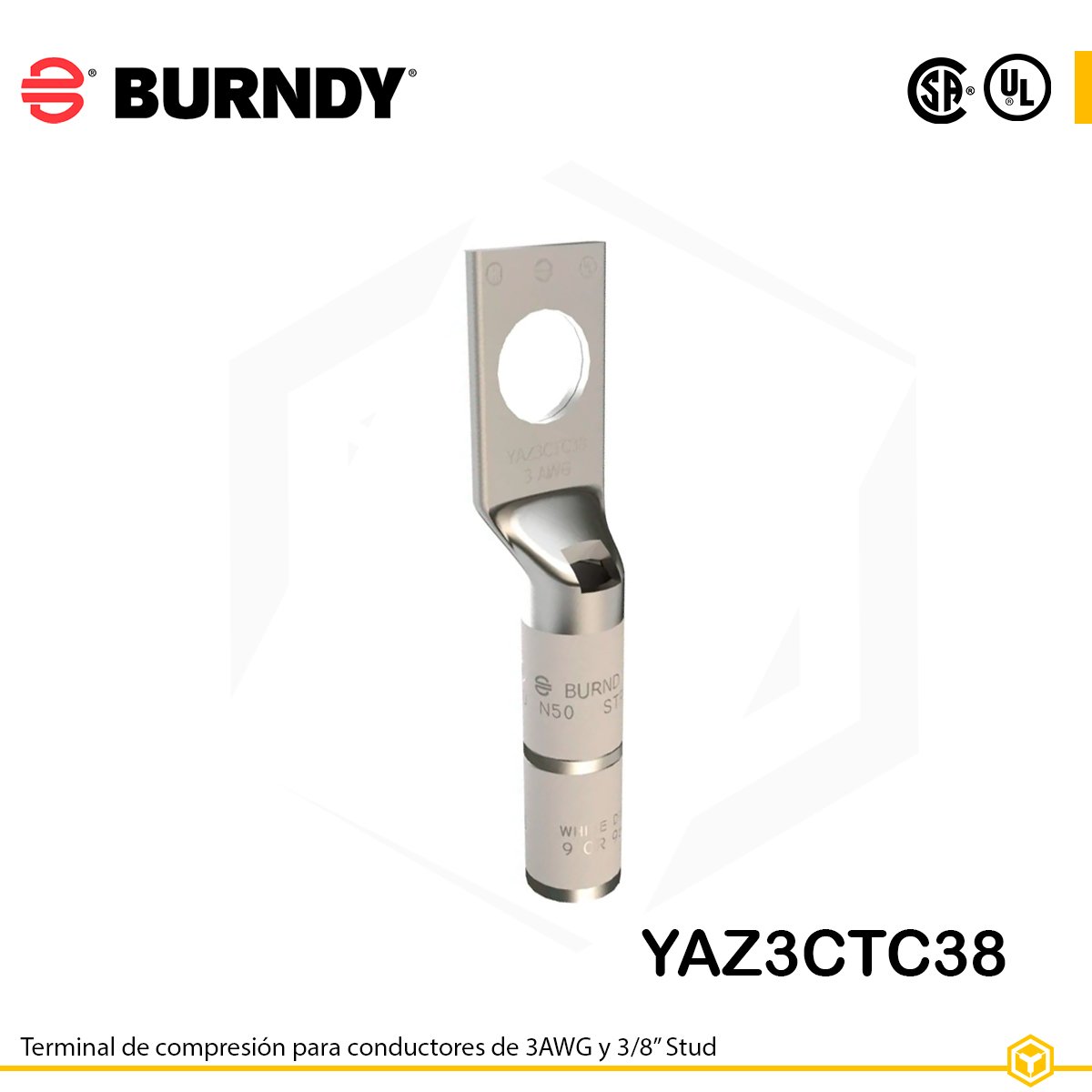

BURNDY TERMINAL DE COMPRESIÓN 3AWG 3/8″ STUD YAZ3CTC38
Terminal tipo anillo para conductor de 3 AWG, con orificio de 3/8″, barril largo con ventana de inspección, fabricado en cobre estañado, color blanco.
- Envíos : Entre 24H a 48H
- Productos : Con garantía y calidad
El YAZ3CTC38 es un terminal de compresión para conductor de cobre de 3 AWG. Su diseño incorpora barril largo con ventana de inspección y bisel interno (skived), lo que facilita una inserción suave del cable y asegura una conexión firme. Está fabricado en cobre estañado para mejor conductividad y resistencia a la corrosión.
Especificaciones técnicas
-
Modelo: YAZ3CTC38
-
Serie / Trade Name: HYLUG™
-
Tipo: Compresión tipo anillo, barril largo con ventana (skived)
-
Material: Cobre estañado (tin‑plated)
-
Rango de conductor: 3 AWG
-
Número de orificios: 1
-
Tamaño del orificio (Stud): 3/8″ (~10.4 mm)
-
Voltaje máximo nominal: 35 kV
-
Temperatura máxima de operación: 90 °C
-
Color de identificación: Blanco
-
Die index recomendado: 9
-
Certificaciones: CMUL Listed, UL 486A‑486B, RoHS
-
Cumplimiento adicional: Buy America Qualified (modelo específico)
Dimensiones
-
Longitud total: 2.38 in (≈ 60 mm)
-
Longitud del barril (“B”): 1.25 in
-
Diámetro del orificio: 0.41 in (~10.4 mm)
-
Ancho de la lengüeta: 0.58 in
-
Altura del cuerpo (“Z”): 0.42 in
-
Diámetro exterior del barril: 0.38 in
-
Longitud recomendada de pelado del conductor: 1‑5/16 in
Resumen técnico
| Atributo | Detalle |
|---|---|
| Modelo | YAZ3CTC38 |
| Rango de conductor | 3 AWG |
| Tamaño del orificio (Stud) | 3/8″ (~10.4 mm) |
| Material del terminal | Cobre estañado |
| Tipo de barril | Largo con ventana de inspección |
| Número de orificios | 1 |
| Voltaje máximo | 35 kV |
| Certificaciones | CMUL Listed, UL 486A‑486B, RoHS |
