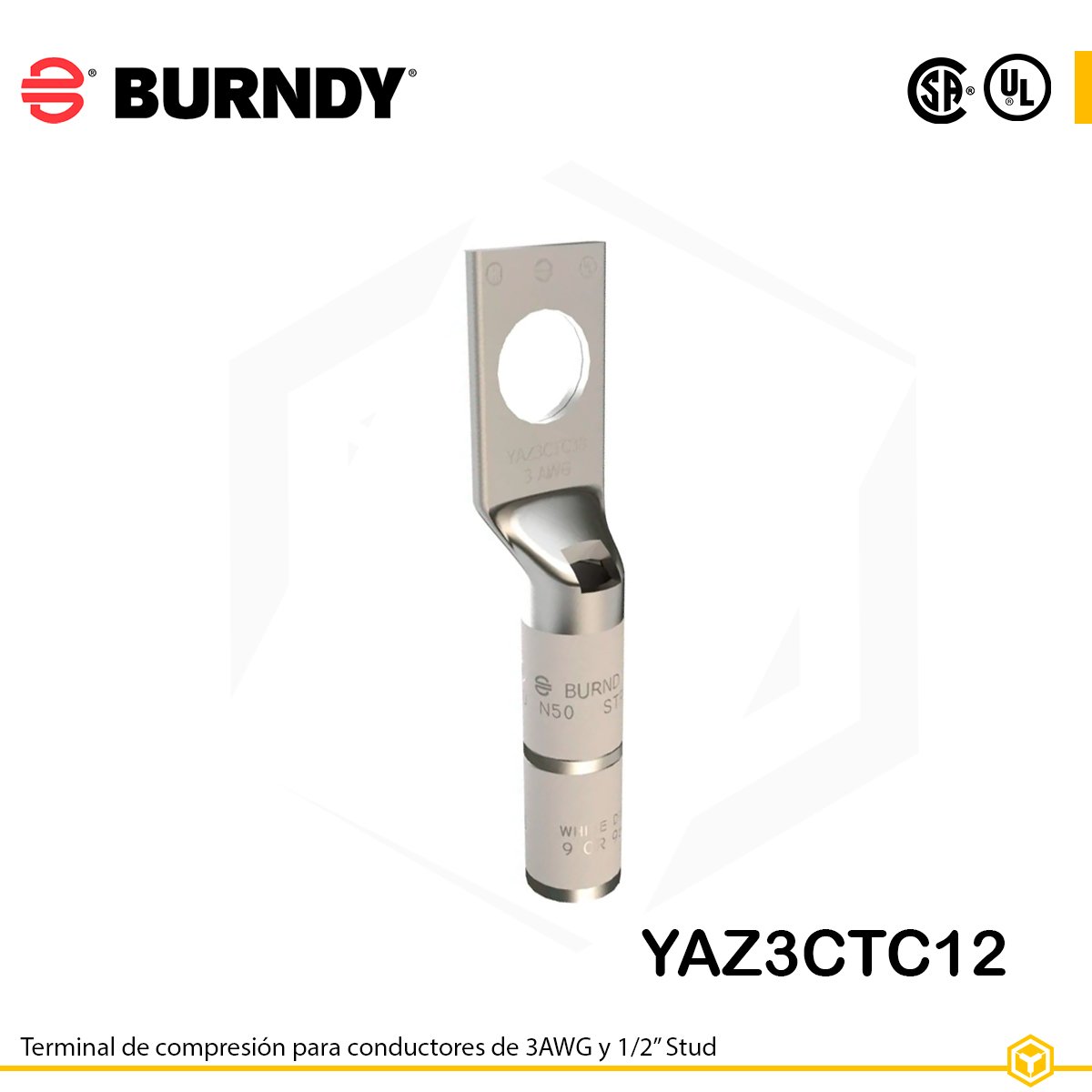

BURNDY TERMINAL DE COMPRESIÓN 3AWG 1/2″ STUD YAZ3CTC12

El Burndy YAZ3CTC12 está diseñado para conductores de cobre de 3 AWG. Su barril largo incluye ventana de inspección y chaflán interno que facilita la inserción del cable sin dañar sus filamentos. Fabricado en cobre estañado, asegura conductividad óptima y resistencia a la corrosión.

Especificaciones técnicas

• Modelo: YAZ3CTC12

• Trade Name / Serie: HYLUG™

• Tipo de terminal: Compresión tipo anillo, barril largo con ventana (skived)

• Material: Cobre estañado (tin-plated)

• Rango de conductor: 3 AWG

• Número de orificios: 1

• Tamaño del orificio (Stud): ½» (~13.5 mm)

• Voltaje máximo nominal: 35 kV

• Temperatura máxima de operación: 90 °C

• Color de identificación: Blanco

• Die index recomendado: 9

• Certificaciones y cumplimiento: UL Listed, CSA, RoHS, Buy America Qualified (contactar fabricante)

• Normas aplicables: UL 486A‑486B

• Uso recomendado: Compresión con herramientas dieléctricas apropiadas

Dimensiones

• Longitud total: 2.63 in (~67 mm)

• Longitud del barril (“B”): 1.25 in

• Diámetro del orificio: 0.53 in (~13.5 mm)

• Ancho de la lengüeta (Pad width): 0.71 in (~18 mm)

• Altura del cuerpo (“Z”): 0.55 in (~14 mm)

• Diámetro exterior del barril: 0.38 in (~9.7 mm)

• Longitud recomendada del pelado del cable (Strip length): 1 5/16 in (~33 mm)
