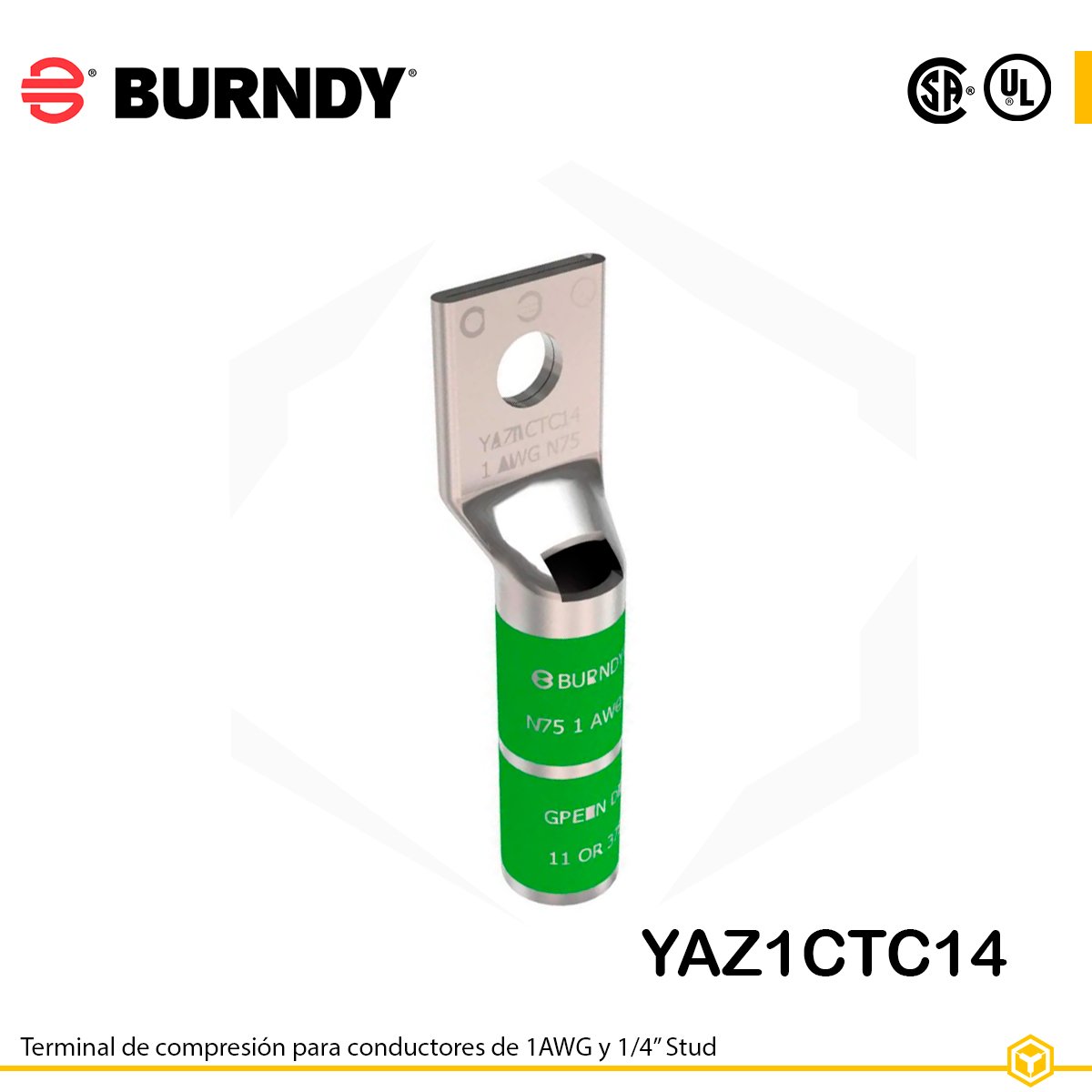

BURNDY TERMINAL DE COMPRESIÓN 1AWG 1/4″ STUD YAZ1CTC14
Terminal tipo anillo para conductor de 1 AWG, con orificio de ¼″, barril largo con ventana de inspección, fabricado en cobre estañado (color verde).
- Envíos : Entre 24H a 48H
- Productos : Con garantía y calidad
El Burndy YAZ1CTC14 está diseñado para conductores de 1 AWG. Incorpora barril largo con una ventana de inspección y chaflán interno para facilitar la inserción del cable sin dañar los filamentos. Fabricado en cobre estañado, ofrece excelente conductividad y protección contra la corrosión, adecuado para aplicaciones industriales y eléctricas exigentes.
Especificaciones técnicas
-
Modelo: YAZ1CTC14
-
Serie / Trade Name: HYLUG™
-
Tipo de terminal: Compresión tipo anillo, barril largo con ventana de inspección (skived)
-
Material: Cobre estañado (tin‑plated)
-
Rango de conductor: 1 AWG
-
Número de orificios: 1
-
Tamaño del orificio (Stud): ¼″ (~6.9 mm)
-
Voltaje máximo nominal: 35 kV
-
Temperatura máxima de operación: 90 °C
-
Color de identificación: Verde
-
Die index recomendado: 11 (alternativa 375)
-
Certificaciones y cumplimiento: UL Listed, CSA Approved, RoHS Compliant
-
Normas aplicables: UL 486A‑486B
Dimensiones
-
Longitud total: 2.37 in (~60 mm)
-
Longitud del barril (“B”): 1.38 in
-
Diámetro del orificio: 0.27 in (~6.9 mm)
-
Ancho de la lengüeta (Pad width): 0.68 in
-
Altura del cuerpo (“Z”): 0.33 in
-
Diámetro exterior del barril: 0.46 in
-
Longitud recomendada de pelado del conductor (strip length): 1.44 in (1‑7/16 in)
-
Ángulo de la lengüeta: Recto (Straight)
Resumen técnico
| Atributo | Detalle |
|---|---|
| Modelo | YAZ1CTC14 |
| Rango de conductor | 1 AWG |
| Tamaño del orificio (Stud) | ¼″ (~6.9 mm) |
| Material del terminal | Cobre estañado |
| Tipo de barril | Largo con ventana de inspección |
| Número de orificios | 1 |
| Voltaje máximo | 35 kV |
| Certificaciones | UL Lst, CSA, RoHS |
